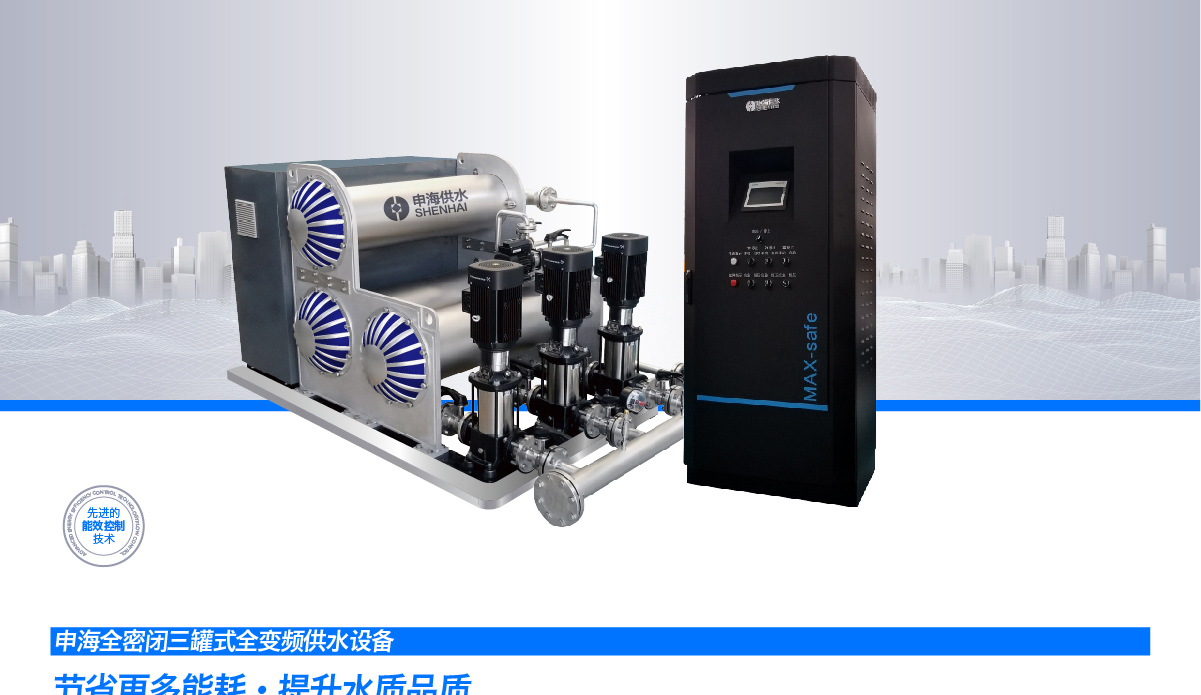

一、三罐式無負壓設備的儲水以及流量分配更加合理，外觀更加美觀，布局合理緊湊；可以更加的利用能源的再生功能達到更高的節約電能的優勢，符合國家提出的綠色環保節能的大趨勢。

 二、三罐式設備是在單罐無負壓設備的基礎上增加并改進的，分為常壓腔，高壓腔、超高壓腔3個腔體；設備市政進水通過Y型過濾器等進入常壓腔，通過供水水泵變頻加壓出去，實現設備恒壓供水，同時將出水通過一路管道打入高壓腔進行儲備，高壓腔里的水又通過高壓泵進入超高壓腔。

 三、高壓腔的水在設備運行進入小流量保壓功能或者出水瞬間波動的同時對設備的出水進行壓力補償，保證設備運行的穩定性和延長設備停機的時間，穩定節能。

 四、同時高壓腔的水通過高壓泵打入超高壓腔，超高壓腔的水通過減壓機構分別進入高壓腔和常壓腔，同時對設備的出水和進水進行雙向補償，避免了設備因壓力波動太大頻繁啟停機的現象。

 五、三罐式設備的運行更加穩定，保壓時間更長，沒有設備的頻繁啟停機，更加的節能，比無負壓設備還要節能10%左右。

生活供水時：

 1.變器調頻亦不是任意可調，其調頻范圍在離心泵的特性曲線工作范圍內亦就是下調頻率10-30%才能顯示出節能效益，如再往下調頻率只會使水泵運轉而不出水的工況，亦就是說到了已超出離心泵的極限工作范圍了。

 2.生活用水在半夜零點以后用水量很小時，水泵在變頻器控制下較長時間低頻(速)運轉對水泵機械工況不利，同時亦耗能，約定額定功率25%目前解決方法一是配小型氣壓罐，二是在PLC中設停泵功能前者增加設備造價后者亦不是方案

 3.變頻器自身運轉過程中會產生電源階波、噪聲、電磁感應、靜電感應等特性處理不好會使周圍的電器產生誤動作，因之有廠商已在產品使用說明書中提出了解決措施。

在消防供水時:

 目前國內有近40%的供水設備廠商已經由國家滅火系統檢測中心鑒定通過檢測標準均為企業標準其控制方式：

①穩壓泵變頻主泵工頻；

②穩壓泵工頻主泵變頻；

③變頻全控變頻器應用于控制消防其機理。

1.消防管網平時由于滲漏降壓故變頻控制補壓補水，符合節能原理。

2.消防初期火勢小、用水量小，為避免浪費水源，能源故變頻控制，低頻起步火情擴大工頻供水。

3.消防主泵功率一般較大，啟動時沖擊電網故變頻軟啟動。

4.消防管路理想特性曲線是流量變化大，壓力恒定因此變頻控制泵較為合適。

根據流量計算公式：Q=（π×r）2 ×V

1、有水池的高層建筑、賓館、學校、城鎮居民小區、企事業單位、新農村建設農村的生活用水。

2、工廠、工礦企業的生活或者生產用水。

3、各類水廠、供水站、污水廢水廠、農業排灌站等供排水。

4、高樓、小區、企事業單位熱水集中供水。

5、生產、生活中的冷卻水、循環水的加壓。

6、油田輸油管道、油庫、油站等的恒壓輸油。

無錫供水設備的適用范圍

1、高層建筑、居民小區、別墅等居民生活用水。

 2、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。

3、生產制造、洗滌裝置、食品工業、工廠、工礦的生產用水。

3、已建好的水池，可以采用無負壓供水設備與水池共用的供水方式，進一步節能；

4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐；

5、各種循環系統，自來水廠的中間加壓泵站。

6、其他：老舊水池供水及其它形式供水的改造。

 全自動智能無負壓變頻供水設備，是通過穩流罐和自來水管網直接連接，按設定方式直接二次加壓供水并且不會對自來水管網產生負壓的設備。主要有由水泵機組、無負壓穩流罐、變頻供水控制柜、閥門、儀表、管路、設備底座等組成。

 罐式無負壓供水設備正常投入使用時，市政管網的水進入無負壓穩流罐，罐內的空氣從排氣閥大量排出，當空氣排完時，閥內浮球被水浮起，傳動塞頭至關閉位置，慢慢關閉排氣口，停止排氣，防止出水，當穩流罐內水流正常輸送時，如有少量空氣聚集在罐內到相當程度，罐內水位下降，浮球隨之下降，此時空氣則有排氣孔排出。

 設備正常運行過程中，當市政管網供水量不足時，市政進水管管內水流空時，或穩流罐內水壓低于大氣壓時，穩流罐內水位下降，浮球隨之下降，帶動塞頭開啟，吸入空氣，使穩流罐內保持大氣壓力，不對市政管網產生負壓。

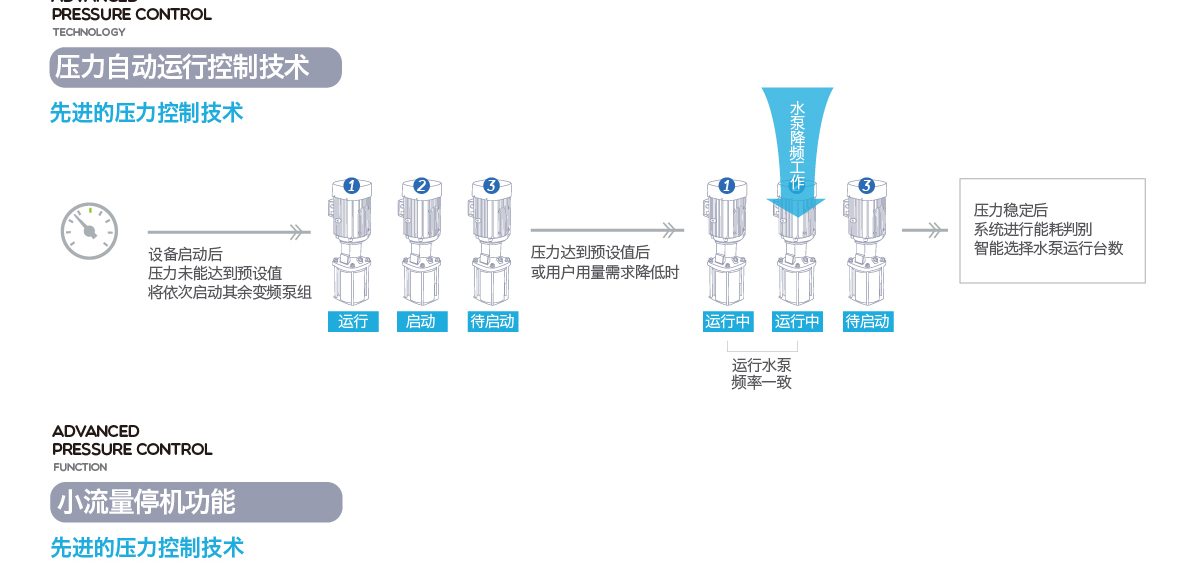

 當市政管網中壓力低于用戶所需的設定壓力時，水泵變頻調速運行，保證用戶管網壓力符合用戶用水的要求。市政管網水壓越高，水泵的轉速越低，市政管網水壓越低，水泵的轉速越高。當市政管網供水壓力達到用戶要求時，設備自動停止工作，市政管網的水通過旁通管直接供給用戶使用。

 當市政管網停水時，穩流罐內的水位逐漸下降，當降至低水位時，穩流罐上的液位計發出停機信號，設備自動停止運行并顯示缺水保護信號。

當電網停電時，設備停機，市政管網的水直接從設備旁通管供應到用戶。

無錫供水設備產品特點

 1、節省投資：無需修建蓄水池或屋頂水箱，采用疊壓供水，減小設備初期投入。因此，與普通無塔供水設備相比，可節省50%左右的投資。

 2、節能，運行成本低：傳統的供水系統先把自來水管原有的水儲存在水池水箱中，原有的自來水壓力全部釋放為零，然后從零開始加壓，使原有的能源白白的浪費掉。據“供水設備推廣中心”顯示，無塔供水設備可充分利用市政管網供水壓力，差多少、補多少、不產生負壓、與傳統供水設備相比可節能30%—90%。停電也可維持市政管網水壓供水。

 3、智能化程度高，操作簡單，節省人力：該設備由全自動智能化控制器控制，自行根據用戶的用水量和管網的自來水壓力進行調節，實行無人值守。并且采用人機界面（文本、數字）顯示，使客戶更加直觀的看到設備的運行狀況。

4、環保衛生:設備全封閉運行，消除水源二次污染。

 5、保護功能齊全：具有完shan的過載、短路、過壓、欠壓、缺相、過流、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。

 6、占地少安裝方便：整套設備只有一組供水控制柜、無負壓穩流罐和水泵機組三部分，安裝非常簡單方便。

 7、延長設備的使用壽命：對多臺泵組均能可靠的實現軟啟動，使電網和管網免沖擊，延長了水泵及電機的使用壽命。

1、我們根據設備安裝條件確定設備安裝場地；

2、將設備進水口與外管進水口用法蘭連接安裝好，確保無漏水情況出現；

3、將外部三相電源接近泵房內部來；

4、由專業廠家派出技術人員現場連接控制柜到水泵之間的電纜線；

最后就是開始設備運行調試操作了，準確操作步驟如下：

 （1）連接空氣開關、漏電開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，數碼管顯示。

（2）關掉電源，電源指示燈熄滅后，再連接電機、起停開關、遠程壓力表、限流電阻等，變頻器和電動機接地端子可靠接地，并仔細檢查。

（3）壓力表選用遠程壓力表，安裝在水泵的出水管上，既可直觀測出壓力值，又可以輸出相應的電信號，輸出的電信號傳至遠端的控制器。壓力表有紅、黃、藍三根引出線。

（4）電阻滿量程：400Ω(藍、紅)

（5）滿量程壓力上限電阻值：≤360Ω(黃、紅)

（6）接線端外加電壓：≤6V(藍、紅)變頻恒壓供水設備調試需要在專業人員指導下進行，非專業人員請勿嘗試，因為設備一旦接錯線有可能會導致水泵燒掉，或者設備無法正常運行.

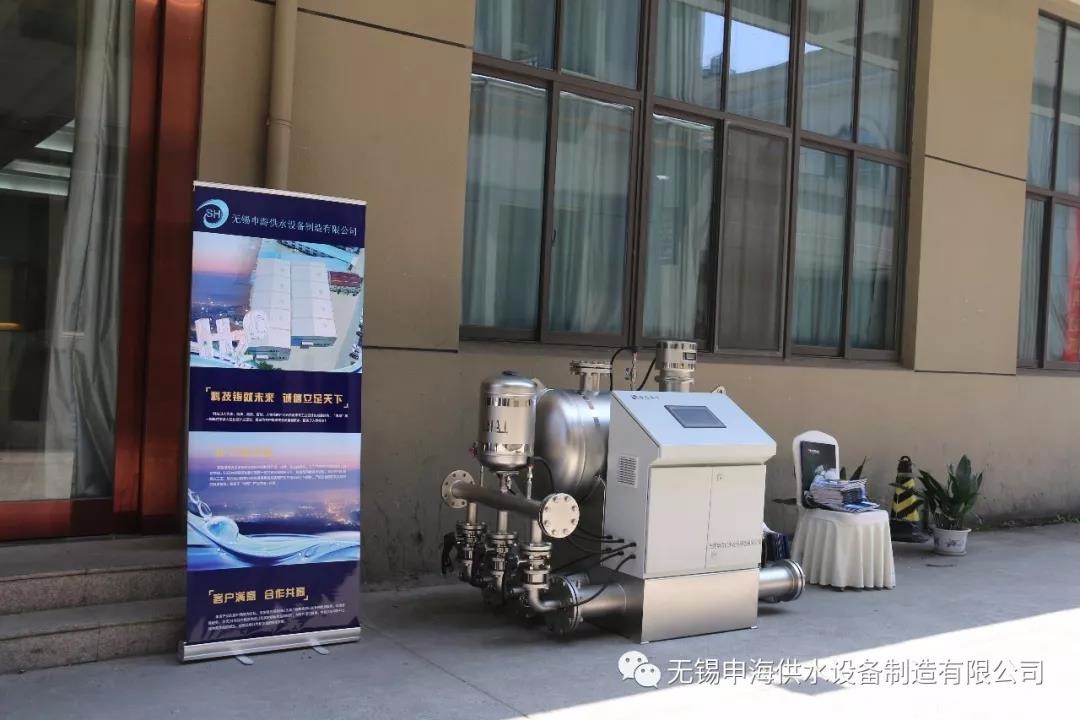

無錫申海供水設備制造有限公司受邀參加無錫給排水協會技術研討會

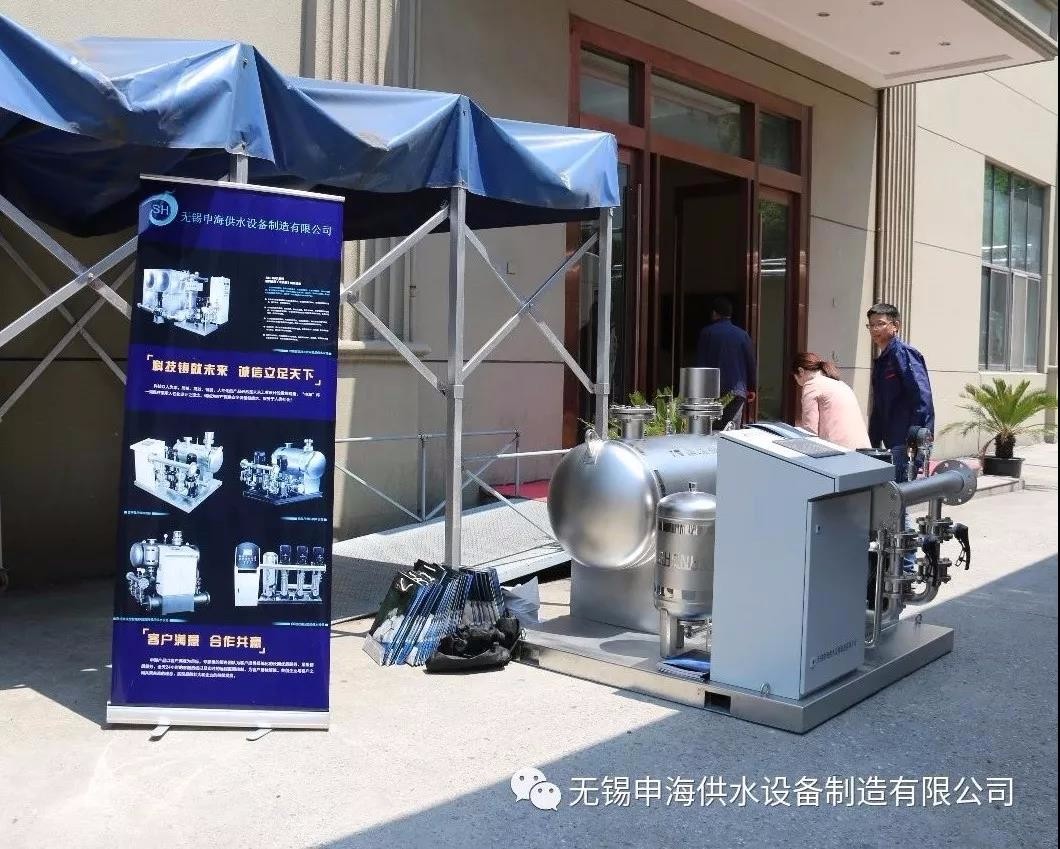

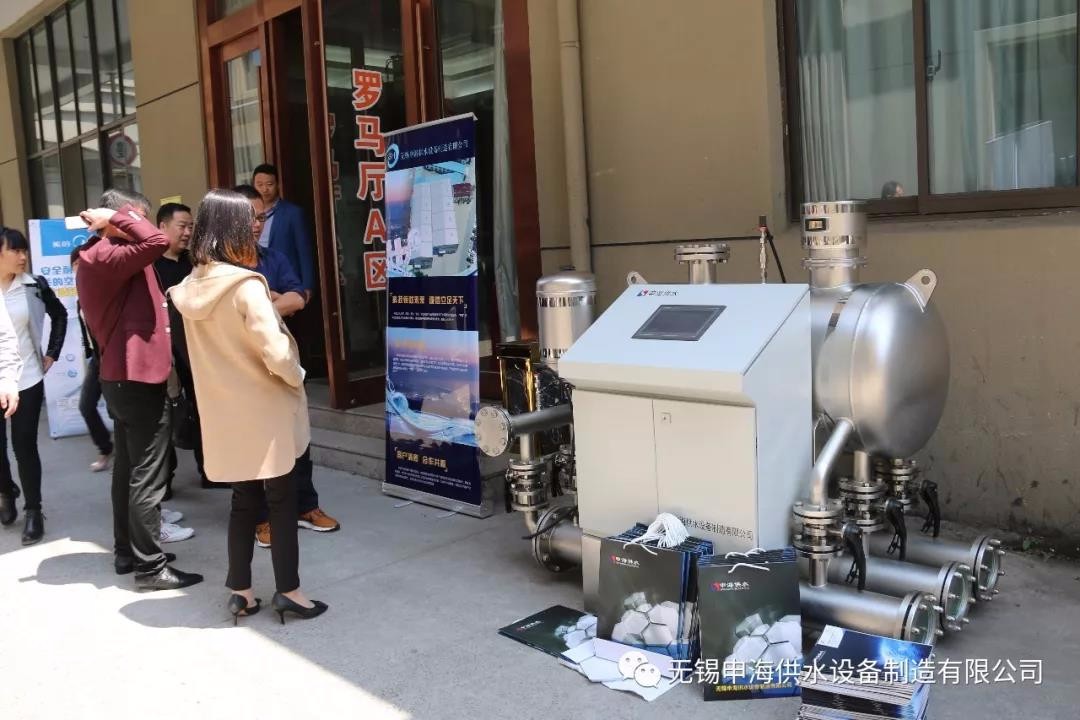

在研討會順利召開期間，無錫申海供水的設備在現場受到了與會代表的熱烈歡迎，大家紛紛在設備前參觀討論，興致勃勃。

 本產品采用全中文工控組態軟件，實時監控各個站點，如電機的電壓、電流、工作頻率、管網壓力及流量等。并且能夠累積每個站點的用電量，累積每臺泵的出水量，同時提供各種形式的打印報表，以便分析統計。根據實際用水情況設定管網壓力，自動控制水泵出水量，減少了水的跑、漏現象。萬一自控系統出現故障，用戶可以直接操作手動系統，以保護供水。無負壓無錫變頻供水設備既可配置臥式穩流罐，亦可配租立式穩流罐。無負壓變頻無錫供水設備的制造以及檢驗均符合GB150的規定，但因罐內不諸存壓縮氣體，所以不須列入壓氣容器的管理范疇。
